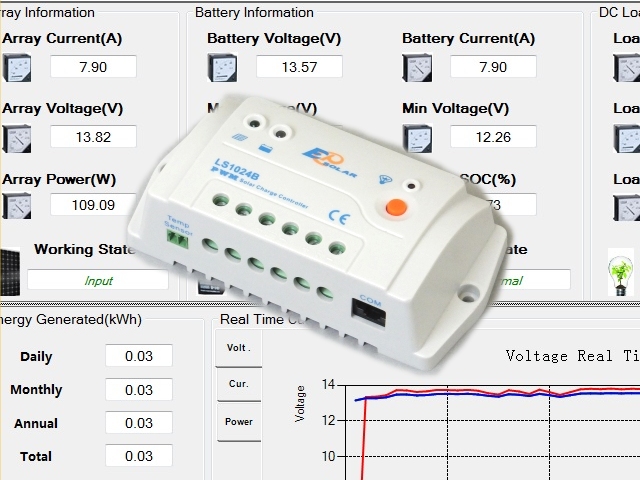

10A PWMソーラーチャージコントローラ - パラメータ設定可能・PCリアルタイムモニター可能

10A PWMソーラーチャージコントローラ - パラメータ設定可能・PCリアルタイムモニター可能

10A PWMソーラーチャージコントローラ - パラメータ設定可能・PCリアルタイムモニター可能

価格:

3,520円 (税込)

購入数:

在庫

返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる

PWM方式のソーラーチャージコントローラーです。
付属のケーブルでPCとUSB接続し、パラメータを設定することにより、リチウムイオンバッテリーを含む各種バッテリーに対応します。またPCの画面上で充電状況・バッテリーのSOC・放電状況をリアルタイムに確認できます。

特 徴
○12V/24V/12・24V自動切替 選択可能
○高効率PWM充電
○3LEDによる充電・バッテリー・放電状況表示
○付属のUSBケーブルによりPC画面上でパラメータ設定可能・リアルタイムモニター可能
○保護機能: 太陽電池パネルのショート・極性逆転、過充電、過放電、バッテリー極性逆転、過負荷・負荷ショート、過熱


 定格システム電圧  12/24V
 定格バッテリー電流
(充電・放電電流値)
 10A
 太陽電池パネル最大入力電圧  50V
 自己消費電力  8.4mA(12V) / 7.8mA(24V)
 温度補正値  -3mV / ℃ / 2V (25℃時)
 均等化充電電圧  密閉型:14.6V 液式:14.8V ユーザー設定: 9~17V
 ブースト充電電圧  ゲル型: 14.2V  密閉型:14.6V 液式:14.8V ユーザー設定: 9~17V
 フロート充電電圧  ゲル型・密閉型・液式:13.8V ユーザー設定: 9~17V
 低電圧再接続電圧  ゲル型・密閉型・液式:12.6V ユーザー設定: 9~17V
 低電圧遮断電圧  ゲル型・密閉型・液式:11.1V ユーザー設定: 9~17V
 寸法  138.6 x 69.3 x 37 mm
 重量  0.13kg
 動作温度  -35℃ ~ 55℃
 動作湿度  <95%
 筐体保護  IP30


チャージコントローラーテスト表題
チャージコントローラーテスト環境
チャージコントローラー配線 インバータ等の大型放電機器を使用する場合はバッテリーと直接接続して使用しますが、10A以下の放電の場合、ソーラーチャージコントローラーのDC出力用端子から出力するとパラメータ設定により設定電圧以下になると放電を中止するので、バッテリーの過放電を防ぐことができます。


リアルタイムモニター
パラメーター設定
チャージコントローラ設定
